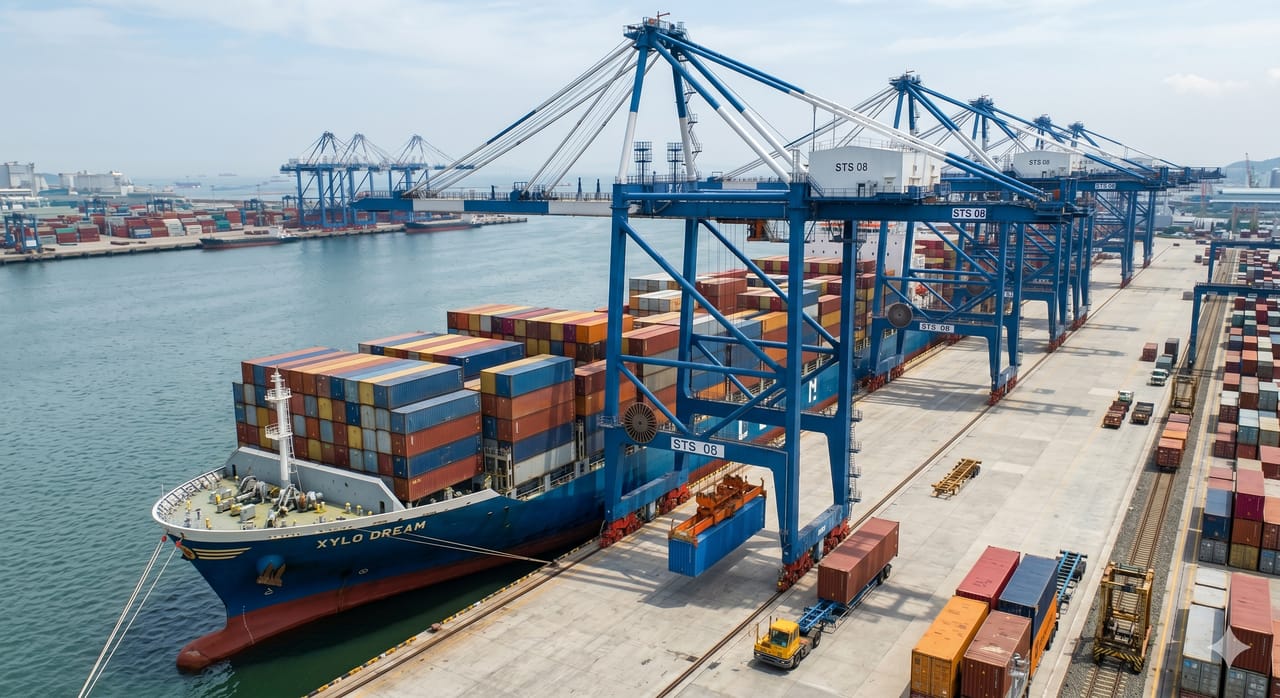

STS 크레인 회전설비 상태 모니터링
운전 상태와 하중에 따라 달라지는 크레인 구동계 신호에서 이상 징후를 상시 확인합니다.
프로젝트 개요
- 현장
- 컨테이너 터미널 STS 크레인 기계실
- 대상
- 구동계 회전설비
- 수집 데이터
- 음향, 진동, 온도, PLC 운전 상태·속도·하중
- 목적
- 운전 맥락을 반영한 구동계 이상 징후 상시 확인
- 협력사
- 국내 대형 항만 A사
- 기간
- 현장 적용
현장의 문제
STS 크레인 구동계는 작업 상태와 하중에 따라 소음과 진동이 달라져 정기 점검만으로는 운전 중 변화를 추적하기 어렵습니다. 음향이나 진동을 따로 분석하면 정상적인 상태 전환도 이상으로 오인하기 쉽습니다.
XyloZero 적용
구동계 주변의 음향, 진동, 온도 신호를 현장 장비로 수집해 PLC의 운전 상태, 속도, 하중 정보와 같은 시간축에 맞췄습니다. 엣지에서 데이터를 선별해 API로 전송하고 장비별 세션과 이력을 관리하며 운전 맥락에 따라 이상 징후를 판별합니다.
- 구동계 주변에 음향, 진동, 온도 센서 노드 설치
- PLC의 운전 상태, 속도, 하중 정보와 같은 시간축으로 정렬
- 엣지에서 선별한 데이터를 API로 전송하고 장비별 세션과 이력 관리
분석
- 호이스트, 트롤리, 브레이크 작동 상태와 하중을 운전 맥락으로 반영
- 운전 구간에 따라 정상 작동음과 이상 신호 구분
- 이상 이벤트의 원신호와 운전 맥락을 함께 제공
결과
- 구동계 상태와 이상 징후를 상시 확인
- 운전 상태를 반영해 정상 작동음과 이상 신호를 구분
- 장비별 실시간 데이터와 과거 이력 통합 관리
- 이상 이벤트의 원신호와 운전 맥락을 함께 확인
